Del taller a la industria: Así se fabrican las refacciones hidráulicas de alta precisión

La fabricación de refacciones hidráulicas es un proceso que combina ingeniería avanzada, una selección rigurosa de materiales y equipos de maquinado de última generación.

En industrias como la minera, siderúrgica, automotriz, energética y de construcción, cada componente hidráulico debe soportar cargas extremas, altas presiones y condiciones de trabajo demandantes.

Fabricar una pieza deficiente no es una opción. Una mínima variación dimensional puede provocar fugas, fallas operativas o paros no programados.

Ante este panorama, la fabricación de refacciones hidráulicas se ha perfeccionado para garantizar precisión, durabilidad y compatibilidad con las especificaciones originales del fabricante, así como para incorporar mejoras orientadas a obtener un mayor rendimiento.

Conoce las etapas clave de la fabricación de refacciones hidráulicas, desde el maquinado CNC y la selección de materiales hasta las pruebas de presión y el control de calidad.

Importancia de fabricar refacciones hidráulicas con alta precisión

Las refacciones hidráulicas, como pistones, vástagos, camisas, sellos metálicos, empaques mecanizados, válvulas, cabezales, casquillos y bloques manifold, deben cumplir tolerancias mínimas para garantizar la estanqueidad y el correcto flujo del fluido.

Una variación de apenas unas micras puede comprometer:

• La eficiencia del sistema hidráulico.
• La vida útil del cilindro o de la bomba.
• El consumo energético.
• La estabilidad de la maquinaria.
• La seguridad del proceso.

Por ello, la fabricación de refacciones hidráulicas se apoya en procesos automatizados, materiales endurecidos y estrictos controles metrológicos. De esta manera, se asegura que cada pieza se comporte correctamente al trabajar bajo presión.

Selección de materiales: el primer paso hacia la precisión

Toda pieza destinada a trabajar con alta presión comienza con una correcta selección del material. Para ello, se realiza un análisis técnico que considera los siguientes factores:

• Condiciones de operación.
• Cargas axiales o radiales.
• Temperatura de trabajo.
• Tipo de fluido hidráulico.
• Nivel esperado de abrasión o corrosión.

Entre los materiales más utilizados se encuentran:

Acero endurecido: AISI 4140, 1045 y 4340 Es ideal para la fabricación de vástagos y pistones. Puede someterse a tratamientos térmicos como temple y revenido debido a su alta resistencia mecánica y su durabilidad frente al desgaste.

Acero inoxidable: AISI 420, 304 y 316 Se utiliza en ambientes corrosivos o en aplicaciones que requieren una mayor resistencia química.

Bronce o latón Son materiales comunes en casquillos, bujes y componentes que requieren buenas propiedades de deslizamiento.

Materiales poliméricos técnicos Materiales como nylon, UHMW o PEEK se utilizan cuando se necesitan características como bajo peso, resistencia química o alta resistencia a la fricción.

La elección correcta del material permite que la refacción funcione sin deformarse ni fracturarse, incluso en sistemas sometidos a miles de PSI.

Equipos clave en la fabricación de refacciones hidráulicas

La precisión en la fabricación de refacciones hidráulicas depende en gran medida de la maquinaria utilizada. Entre los equipos y herramientas esenciales se encuentran los siguientes:

1. Centros de maquinado CNC

Los centros de maquinado CNC son equipos automatizados y controlados por computadora que permiten realizar operaciones de fresado, barrenado, contorneado y mecanizado complejo con tolerancias de micras.

Funciones principales:

• Fabricación de geometrías complejas.
• Alta repetibilidad en grandes volúmenes.
• Obtención de acabados superficiales finos.
• Optimización del tiempo de producción.

Estos equipos son indispensables para fabricar pistones, cabezales, tapas, soportes y cuerpos de válvulas hidráulicas.

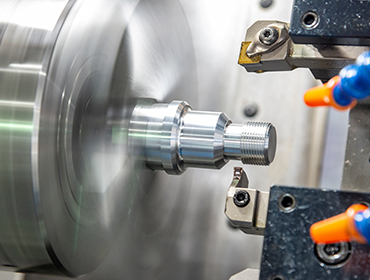

2. Tornos de precisión

El torno es fundamental para ejecutar operaciones sobre componentes cilíndricos, tales como:

• Rectificado de vástagos.
• Torneado de exteriores e interiores.
• Fabricación de roscas de alta precisión.
• Preparación de ensambles ajustados.

En la industria hidráulica, el torno es esencial para obtener una alineación adecuada y una correcta simetría dimensional en cada componente.

3. Equipos de medición y calibración

El maquinado sin medición es solo una suposición. Por ello, el control metrológico utiliza herramientas y equipos como:

• Micrómetros.
• Calibradores digitales.
• Relojes comparadores.
• Mesas ópticas.
• Máquinas de medición por coordenadas (CMM).
• Rugosímetros para medir acabados superficiales.

Con estos instrumentos se verifican tolerancias críticas, concentricidad, paralelismo y redondez.

4. Equipos para tratamientos térmicos

Muchos aceros deben endurecerse para soportar adecuadamente la fricción y la presión. Los principales tratamientos térmicos incluyen:

• Temple.
• Revenido.
• Nitruración.
• Cementación.

Estos procesos incrementan la dureza superficial y la resistencia al desgaste de los componentes.

5. Máquinas de rectificado

Las rectificadoras se emplean cuando se requieren acabados precisos y cotas dimensionales muy finas.

Son especialmente importantes en la fabricación de vástagos hidráulicos, ya que su rugosidad superficial influye directamente en la vida útil de los sellos.

Proceso completo de fabricación de refacciones hidráulicas

La fabricación de una refacción hidráulica comprende un recorrido técnico que inicia con el diseño y concluye con las pruebas funcionales y el control de calidad.

1. Ingeniería y diseño asistido por CAD/CAM

Cuando se necesita una refacción de reemplazo exacto, se replica el diseño original. Cuando la pieza ya no existe o necesita mejoras, se desarrolla un nuevo diseño utilizando tecnologías CAD y CAM.

Esta etapa puede incluir:

• Modelado tridimensional.
• Análisis estructural y simulación de esfuerzos.
• Preparación del programa de maquinado.

2. Corte y preparación del material

El material seleccionado se corta mediante sierras industriales o equipos de plasma CNC. Se conserva un excedente dimensional para realizar posteriormente las operaciones de maquinado.

También se verifica la calidad del material mediante certificados y pruebas de dureza.

3. Maquinado CNC y torneado de precisión

Esta etapa constituye el núcleo de la fabricación de refacciones hidráulicas. Entre las operaciones más comunes se encuentran:

• Fresado de ranuras y cavidades.
• Torneado de diámetros interiores y exteriores.
• Barrenado profundo.
• Roscado interno y externo.
• Perfilado de superficies críticas.

En piezas hidráulicas de alta precisión, las tolerancias pueden encontrarse entre ±0.01 mm y ±0.005 mm, dependiendo de la aplicación y de las especificaciones del componente.

4. Tratamientos térmicos

Después del maquinado primario, la pieza puede someterse a un proceso de endurecimiento para incrementar:

• La resistencia al desgaste.
• La estabilidad dimensional.
• La durabilidad durante ciclos repetidos de carga.

Después del temple, algunas piezas requieren una operación adicional de rectificado para recuperar sus dimensiones finales.

5. Rectificado y acabado superfino

Un acabado superficial adecuado ayuda a prevenir fugas y reduce la fricción entre componentes.

En determinadas aplicaciones, los vástagos pueden requerir una rugosidad inferior a Ra 0.2 µm. El rectificado permite obtener:

• Superficies uniformes y lisas.
• Un mejor sellado.
• Una mayor vida útil del componente.

6. Ensamble y verificación de compatibilidad mecánica

Cuando la refacción forma parte de un conjunto, se realiza un ensamble de prueba para revisar:

• Compatibilidad dimensional.
• Verificación de roscas y ajustes.
• Pruebas de deslizamiento o movimiento.
• Montaje de sellos y componentes periféricos.

7. Pruebas hidrostáticas y de presión

Ninguna pieza hidráulica crítica debe liberarse sin pasar por pruebas de presión.

En equipos como cilindros o válvulas hidráulicas, se utilizan bancos de prueba que aplican presiones superiores a las condiciones normales de operación. Estas pruebas permiten detectar:

• Fugas mínimas.
• Fallas en soldaduras.
• Deformaciones indebidas.
• Defectos de maquinado.

8. Control de calidad final

El proceso concluye con una inspección integral de la refacción, que incluye los siguientes controles:

• Control dimensional.
• Inspección visual.
• Revisión documental.
• Validación funcional.

Finalmente, cada componente se identifica y documenta de acuerdo con las normas internas y los requisitos específicos del cliente.

Beneficios de fabricar refacciones hidráulicas con Rymhsa

Rymhsa se ha consolidado como un referente nacional en la fabricación y reparación de componentes hidráulicos gracias a las siguientes capacidades:

Infraestructura industrial avanzada: centros de maquinado CNC, tornos de precisión, rectificadoras, equipos de medición y bancos de prueba propios.

Especialistas con experiencia: técnicos e ingenieros especializados en sistemas de hidráulica industrial.

Fabricación a la medida: capacidad para producir piezas únicas, series cortas o volúmenes continuos según las necesidades del cliente.

Precisión garantizada: aplicación de tolerancias estrictas, materiales certificados y controles documentados.

Reducción de tiempos muertos: fabricación rápida y confiable para reemplazar refacciones críticas y reducir los paros de producción.

Servicio integral: fabricación, reparación, diagnóstico y mantenimiento de sistemas hidráulicos industriales.

Refacciones hidráulicas diseñadas para condiciones exigentes

La fabricación de refacciones hidráulicas combina ingeniería avanzada, maquinaria de alta precisión y estrictos controles de calidad.

Cada etapa es determinante para conseguir que la pieza soporte condiciones extremas, conserve su precisión y prolongue la vida útil del sistema hidráulico.

En Rymhsa, este proceso se desarrolla bajo estándares orientados a garantizar confiabilidad, compatibilidad y un desempeño superior en cada componente.
